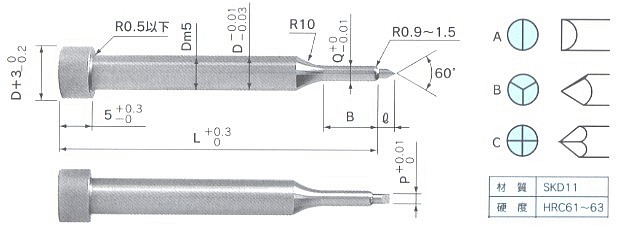

スクラップレスバーリングパンチ
L寸法、Q寸法、P寸法を規格化しコストダウンをはかりました。
|
|
この商品は製作品になり実働３日かかります |
| 発
注 No. |
L |
Q |
P |
l |
B |
ネジ区分 |
| 記
号 |
D |
| TSNVA
TSNVB
TSNVC |
5 |
42
52
62 72 |
1.60 |
1.20 |
2 |
6 |
M2-0.4 |
| 1.65 |
1.20 |
| 1.81 |
1.20 |
| 1.83 |
1.20 |
| 2.15 |
1.40 |
2 |
8 |
M2.6-0.45 |
| 2.21 |
1.40 |
| 2.36 |
1.40 |
| 2.39 |
1.40 |
| 5
.
6 |
2.50 |
1.80 |
3 |
8 |
M3-05 |
| 2.57 |
1.80 |
| 2.61 |
1.80 |
| 2.66 |
1.80 |
| 2.73 |
1.80 |
| 2.76 |
1.80 |
| 3.30 |
2.40 |
3 |
10 |
M4-0.7 |
| 3.40 |
2.40 |
| 3.62 |
2.40 |
| 3.66 |
2.40 |
| 8 |
4.20 |
3.00 |
4 |
10 |
M5-0.8 |
| 4.30 |
3.00 |
| 4.62 |
3.00 |
| 4.67 |
3.00 |
| 5.00 |
3.40 |
M6-1.0 |
| 5.12 |
3.40 |
| 5.52 |
3.40 |
| 5.58 |
3.40 |
| 記
号 |
D |
価 格 (
￥ ) |
| TYPE A |
TYPE B |
TYPE C |
| TSNV |
5 |
850- |
1,030- |
1,210- |
| 6 |
850- |
1,030- |
1,210- |
| 8 |
1,010- |
1,190- |
1,370- |
| TSNVC
( TD処理品 )
|
5 |
1,940- |
2,120- |
2,300- |
| 6 |
1,940- |
2,120- |
2,300- |
| 8 |
2,110- |
2,290- |
2,470- |
上記の規格に合わない場合は下記の追加工にて対応いたします。
| 追加工項目 |
コード |
内
容 |
料
金 |
| 寸法 |
全長 |
LK |
L35〜L72 の範囲内 |
800- |
| 刃先径 |
QK |
規格寸法内より1mm以内 |
200- |
| PK |
200- |
| 刃長 |
BK |
10mm以内、5mm毎 L-31 |
200- |
| ツバ径 |
HK |
H＞変更後のツバ径＞D |
200- |
| 公差 |
刃先径 |
QCK |
0〜-0.005
( コーティング処理不可 ） |
400- |
| ツバ厚 |
TCK |
0〜+0.02 |
200- |
|
追加工でも規格に合わない場合は弊社までお問い合わせ下さい。 |
|
